DFW C.V
Описание
Самолёт был спроектирован и выпускался на заводах Deutsche Flugzeug Werke под Лейпцигом. Конструкторы поставили перед собой задачу создать достаточно лёгкий и в то же время прочный самолёт. Из особенностей конструкции можно отметить хвостовую балку, покрытую металлом, двигатель, защищённый металлическим обтекателем, два полых лонжерона в крыле и плавающие нервюры. Радиатор был размещён над двигателем.
Первые упоминания о его полёте датируются 11 июля 1916 года. После проведения официальных испытаний самолёт отправили на фронт, где он получил прекрасные отзывы. С этого момента начался массовый выпуск на других авиационных заводах: Aviatik, LVG, Halberstadt. К концу войны было выпущено 3955 экземпляров - машина стала самой массовой в германской авиации в своём классе.
DFW C.V начал поступать в специальные отряды Luftstreitkrafte в октябре 1916 года, а в марте 1917 года в Schutzstaffeln. Основными выполняемыми задачами были сопровождение бомбардировщиков, дневная бомбардировка, корректировка огня наземной артиллерии, разведка, аэрофотосъёмка наземных целей, персональный самолёт в истребительных эскадрильях.
В числе его достоинств пилоты перечисляли лёгкость в управлении и простоту посадки, высокую скороподъёмность, а также хороший обзор для стрелка-наблюдателя. В ряде отчетов с фронта есть упоминания о равной маневренности с Bristol Fighter 2b, неприхотливости обслуживания в полевых условиях и прочности конструкции.
Двигатель рядный 6-цилиндровый Benz Bz.IV 230 л.с.
Размеры:
Высота: 3140 мм
Длина: 7880 мм
Размах крыла: 13270 мм
Площадь крыла: 41,52 кв.м
Вес:
Пустой: 948,5 кг
Взлётный: 1330 кг
Объём топливных баков: 140 л
Объём маслобакa: 36 л
Скорость (приборная), без бомб:
на уровне моря - 157 км/ч
1000 м - 149 км/ч
2000 м - 140 км/ч
3000 м - 132 км/ч
4000 м - 123 км/ч
5000 м - 113 км/ч
Скороподъёмность, с полной заправкой, без бомб:
1000 м - 4 мин. 1 сек.
2000 м - 8 мин. 44 сек.
3000 м - 15 мин. 4 сек.
4000 м - 23 мин. 55 сек.
5000 м - 39 мин. 28 сек.
Практический потолок: 6000 м
Продолжительность полёта: 2 ч.
Вооружение:
Курсовое: 1 х LMG 08/15 Spandau 7,92 мм, 500 патронов.
Верхняя стрелковая позиция: 1 х LMG 14/17 Parabellum 7,92 мм, 3 ящика по 250 патронов каждый.
Варианты бомбовых загрузок:
4 x 12,5 кг (50 кг)
16 x 12,5 кг (200 кг)
1 x 50 кг + 12 x 12,5 кг (200 кг)
3 x 50 кг + 4 x 12,5 кг (200 кг)
Максимум: 208 кг.
Использованные источники:
1) Schlachtflieger by Rick Duiven, Dan-San Abbott.
2) Windsock Datafile 53 DFW C.V by P.M. Grosz.

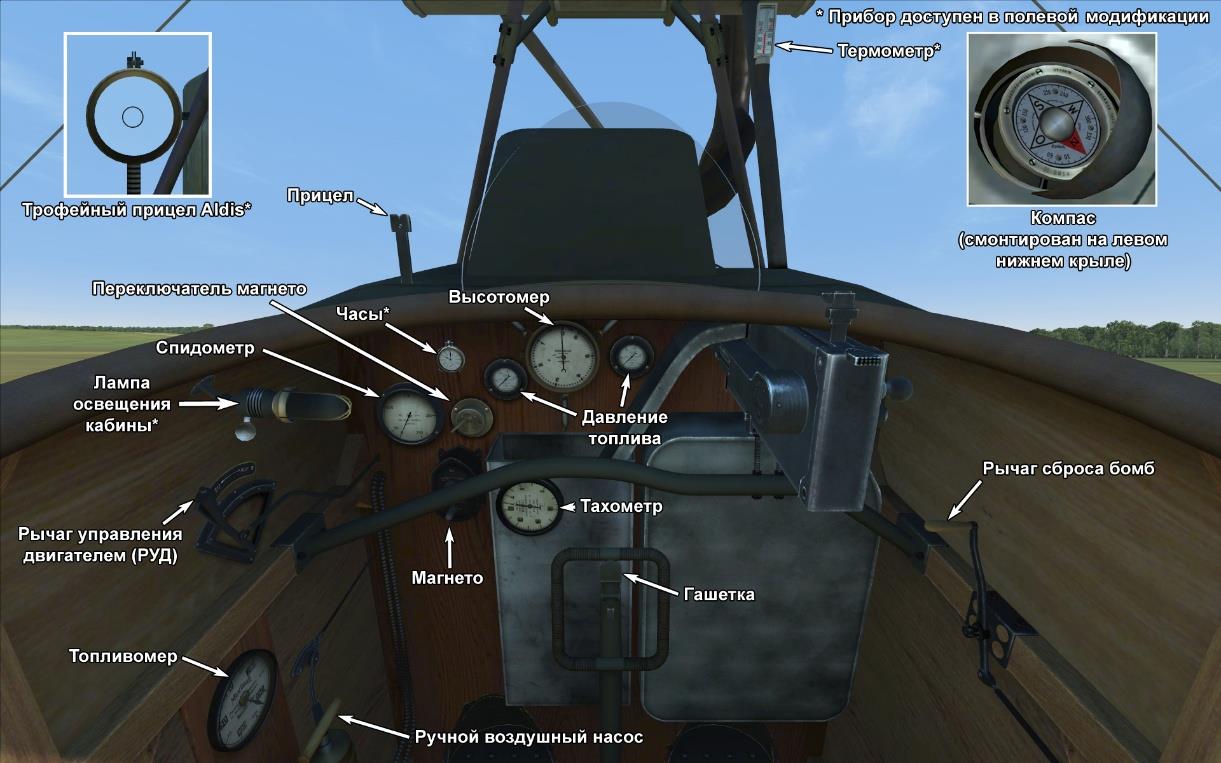

Модификации
Aldis (Трофейный)
Коллиматорный прицел Aldis рефракторного типа
Дополнительная масса: 2 кг
20мм пушка Becker
Турель с 20мм автоматической пушкой Becker
Боезапас: 60 снарядов 20мм (4 магазина по 15 снарядов в каждом)
Тип боеприпасов: ОФ/БР (бронебойные и осколочно-фугасные)
Скорострельность: 300 выстр/мин
Масса снаряда: 120/130 г
Дульная скорость: 450/490 м/с
Масса оружия: 30 кг
Масса станины: 10 кг
Масса боезапаса: 25 кг
Общая масса: 65 кг
Примерная потеря скорости: 6 км/ч
Авиабомбы P.u.W.
До 12 осколочно-фугасных авиабомб 12.5 kg P.u.W.
Дополнительная масса: 186 кг
Масса вооружения: 150 кг
Масса держателей: 36 кг
Ориентировочная потеря скорости до сброса: 4 км/ч
Ориентировочная потеря скорости после сброса: 2 км/ч
До 3 осколочно-фугасных авиабомб 50 kg P.u.W.
Дополнительная масса: 186 кг
Масса вооружения: 150 кг
Масса держателей: 36 кг
Ориентировочная потеря скорости до сброса: 4 км/ч
Ориентировочная потеря скорости после сброса: 2 км/ч
Освещение кабины
Лампа ночного освещения кабины самолёта
Дополнительная масса: 1 кг
Дополнительные приборы
Указатель температуры охлаждающей жидкости двигателя A.Schlegelmilch (0-100 °C)
Механические часы
Дополнительная масса: 0.5 кг
Прицел
Дополнительный прицел стандартной конструкции с мушкой и целиком
Дополнительная масса: 1 кг
Фотокамера
Фотоаппарат для аэрофотосъёмки
Дополнительная масса: 10 кг
Радио
Радиопередатчик
Дополнительная масса: 10 кг
Турель с пулемётом Parabellum
Кольцевая турель со спаренными пулемётами Parabellum
Боезапас: 1500 патронов 7.92мм (6 магазинов по 250 патронов в каждом)
Масса пули: 10 г
Дульная скорость: 825 м/с
Скорострельность: 700 выстр/мин
Масса оружия: 19 кг (без магазинов)
Масса станины: 5 кг
Масса боезапаса: 30 кг
Общая масса: 54 кг
Примерная потеря скорости: 8 км/ч
