Nieuport 17.C1
Описание
Аэроплан Ньюпор 17 рассматривался как дальнейшее развитие Ньюпор 11: по сравнению с предшественником были увеличены размах и площадь крыльев, установлен более мощный двигатель, пулемёта Vickers, а также металлические тяги, передававшие усилие от штурвала на элероны. Когда в марте 1916 г. на фронт прибыли Ньюпоры 17, они быстро заменили Ньюпоры 11 - к концу года все французские эскадрильи были перевооружены на них. Его начали выпускать во Франции на нескольких заводах, но вскоре лицензию на его производство приобрели и другие страны — Британия, Россия, Италия, Финляндия, Япония.
Лётчики отмечали хорошую скороподъемность и обзор, прекрасную маневренность. Мощный мотор и высокая скорость в пикировании выявили главный недостаток полуторапланов — слабость нижнего крыла, обусловленную одним лонжероном. Известны два достоверных случая, когда, потеряв нижнее крыло, лётчики успешно совершали посадку. Появление пулемёта Vickers было встречено неоднозначно: некоторые пилоты демонтировали его, устанавливая на верхнем крыле пулемёт Lewis. Другие, наоборот, использовали оба пулемёта одновременно, хотя это несколько снижало маневренность.
Преимущество Ньюпор 17 над любыми британскими конструкциями того времени привело к тому, что британские авиакорпус (Royal Flying Corps) и военно-морская авиация (Royal Naval Air Service) тоже их заказали - Nieuport 17 GBR был адаптацией этой удачной машины с приборами в имперской системе измерений. Многие асы Антанты летали на них, в том числе Альберт Белл и лучший канадский ас Уильям Бишоп, который за три месяца с 20-го апреля по 20-е июля 1917 г. в 60-й эскадрилье одержал 28 своих побед из 70 (также он получил высшую награду, Крест Виктории, за налёт на немецкий аэродром 2-го июня).
Двигатель ротативный 9—цилиндровый Le Rhone 9J, мощностью 110 л.с.
Размеры
Высота: 2400 мм
Длина: 5800 мм
Размах крыла: 8160 мм
Площадь крыла: 14,75 кв.м.
Вес
Пустой: 375 кг
Взлётный: 560 кг
Объем топлива: 78 л
Объем масла: 20 л
Скороподъёмность
1000 м: 3 мин. 06 сек.
2000 м: 6 мин. 43 сек.
3000 м: 11 мин. 34 сек.
4000 м: 19 мин. 23 сек.
5000 м: 33 мин. 08 сек.
Максимальная скорость (приборная)
у земли – 165 км/ч
1000 м – 155 км/ч
2000 м – 145 км/ч
3000 м – 132 км/ч
4000 м – 117 км/ч
5000 м – 95 км/ч
Практический потолок 5350 м
Продолжительность полёта на 1000 м
номинальная мощность (боевой режим) — 1 ч. 50 мин.
минимальный расход (крейсерский режим) — 2 ч. 40 мин.
Вооружение
Курсовое: 1 х Vickers 7,69mm, по 400 патронов на ствол.
Использованные источники
1) Nieuport Fighters in action. Aircraft Number 167.
2) Nieuport Fighters. JM Bruce Windsock Datafile, vol.1 and vol.2.
3) Profile Publications. The Nieuport 17 Number 49.

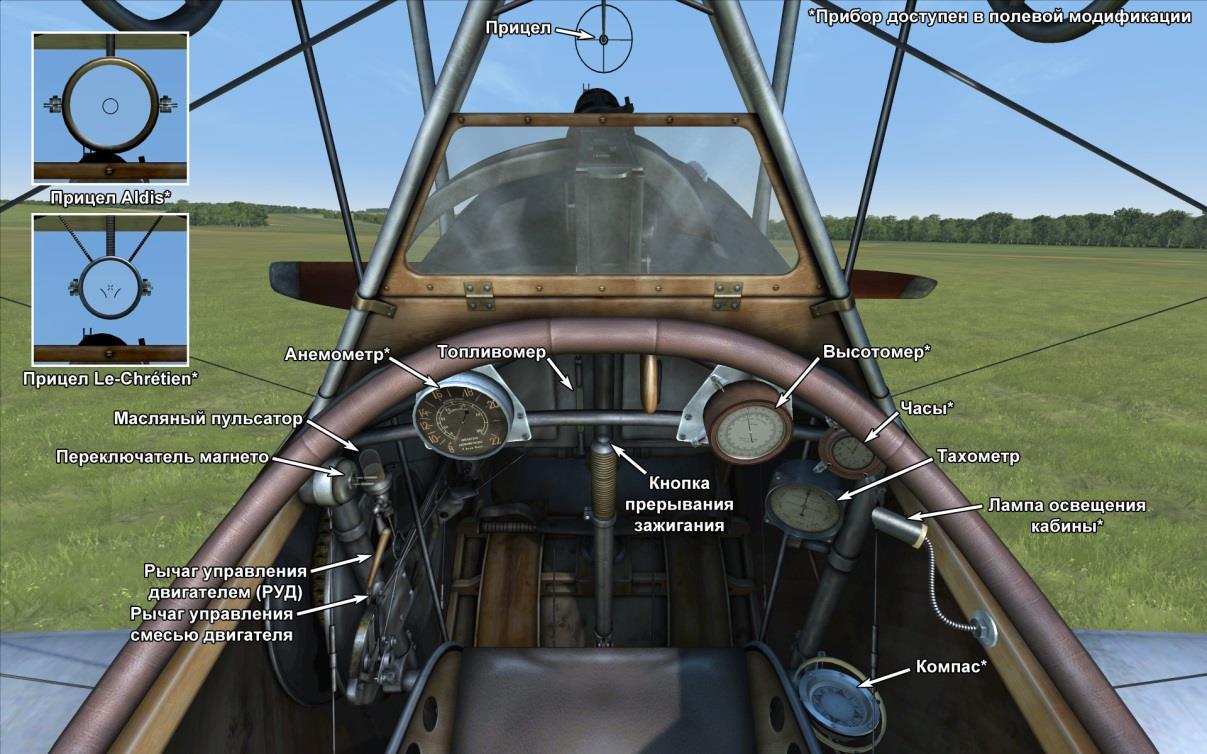

Модификации
Aldis
Коллиматорный прицел Aldis рефракторного типа (импорт из Великобритании)
Дополнительная масса: 2 кг
Освещение кабины
Лампа ночного освещения кабины самолёта
Дополнительная масса: 1 кг
Компас
Компас L.Maxant
Дополнительная масса: 1 кг
Le-Chretien
Коллиматорный прицел Le-Chretien (Ле-Кретьен) рефракторного типа
Дополнительная масса: 1 кг
Ракеты “Le Prieur”
Установленные на крыльевых стойках 8 ракет “Le Prieur” бронебойно-зажигательного или фугасного действия, предназначенные для борьбы с аэростатами.
Дополнительная масса: 36 кг
Масса вооружения: 16 кг
Масса держателей: 20 кг
Ориентировочная потеря скорости до пуска: 8 км/ч
Ориентировочная потеря скорости после пуска: 6 км/ч
Пулемёт Льюис над верхним крылом
Установленный над верхним крылом пулемёт Lewis с изменяемым углом установки.
Боезапас: 291 патронов 7.69мм (3 магазина по 97 патронов в каждом)
Переднее положение: 25°
Верхнее положение: 45°
Масса пули: 11 г
Дульная скорость: 745 м/с
Скорострельность: 550 выстр/мин
Масса оружия: 7.5 кг (без магазина)
Масса установок: 0.8 кг
Масса боезапаса: 12 кг
Общая масса: 20.3 кг
Примерная потеря скорости: 5 км/ч
Анемометр, Высотомер, Часы
Анемометр E.Badin (70..200 км/ч на 2000 м и 80..220 км/ч на 4000 м)
Дополнительная масса: 1 кг
Высотомер Peltret and Lafage (0..5000 м)
Дополнительная масса: 1 кг
Механические часы
Дополнительная масса: 1 кг
Верхние спаренные пулемёты Lewis
Установленные над верхним крылом спаренные пулемёты Lewis.
Боезапас: 582 патронов 7.69мм (6 магазина по 97 патронов в каждом)
Масса пули: 11 г
Дульная скорость: 745 м/с
Скорострельность: 550 выстр/мин
Масса оружия: 16 кг (без магазинов)
Масса установок: 6 кг
Масса боезапаса: 24 кг
Общая масса: 46 кг
Примерная потеря скорости: 7-18 км/ч
