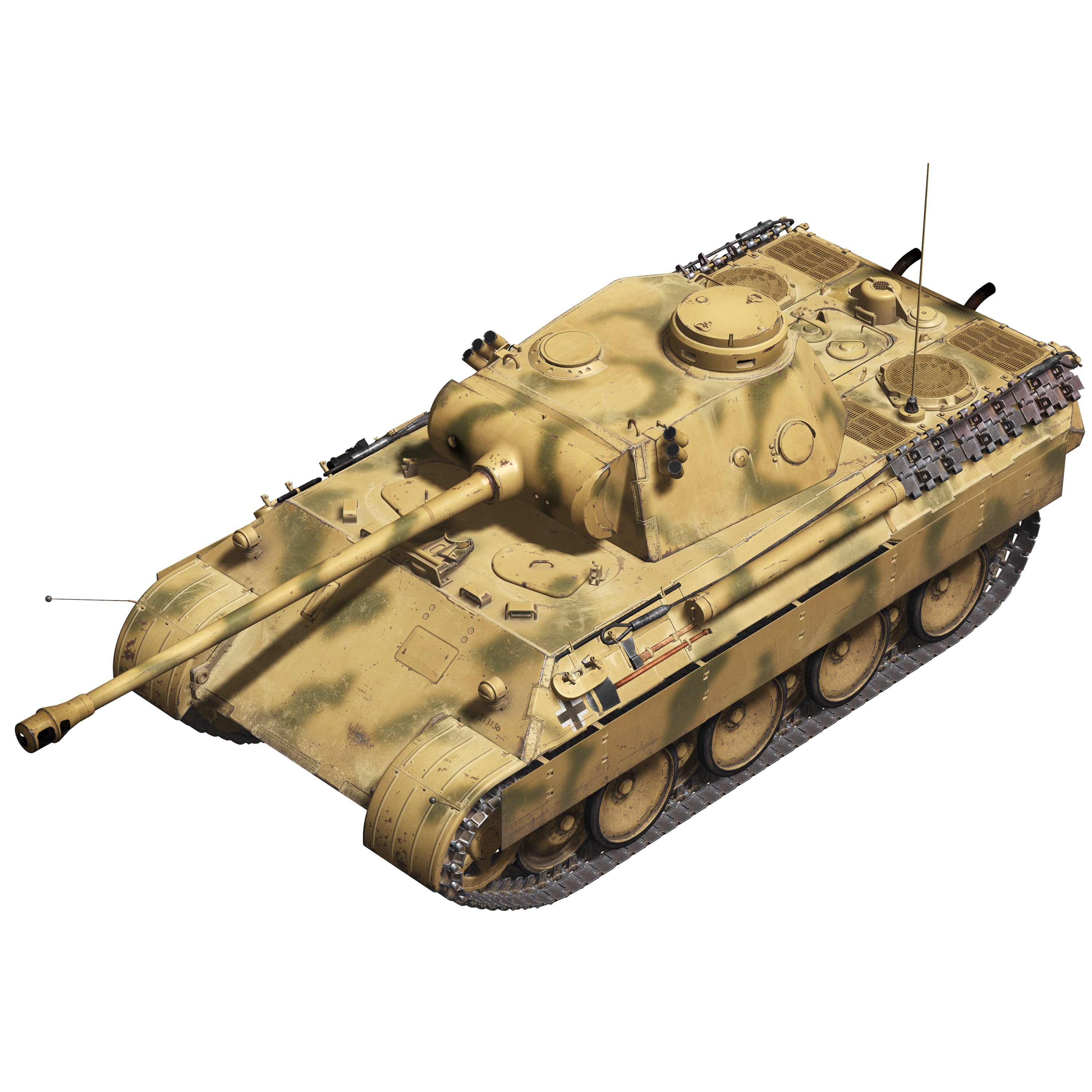

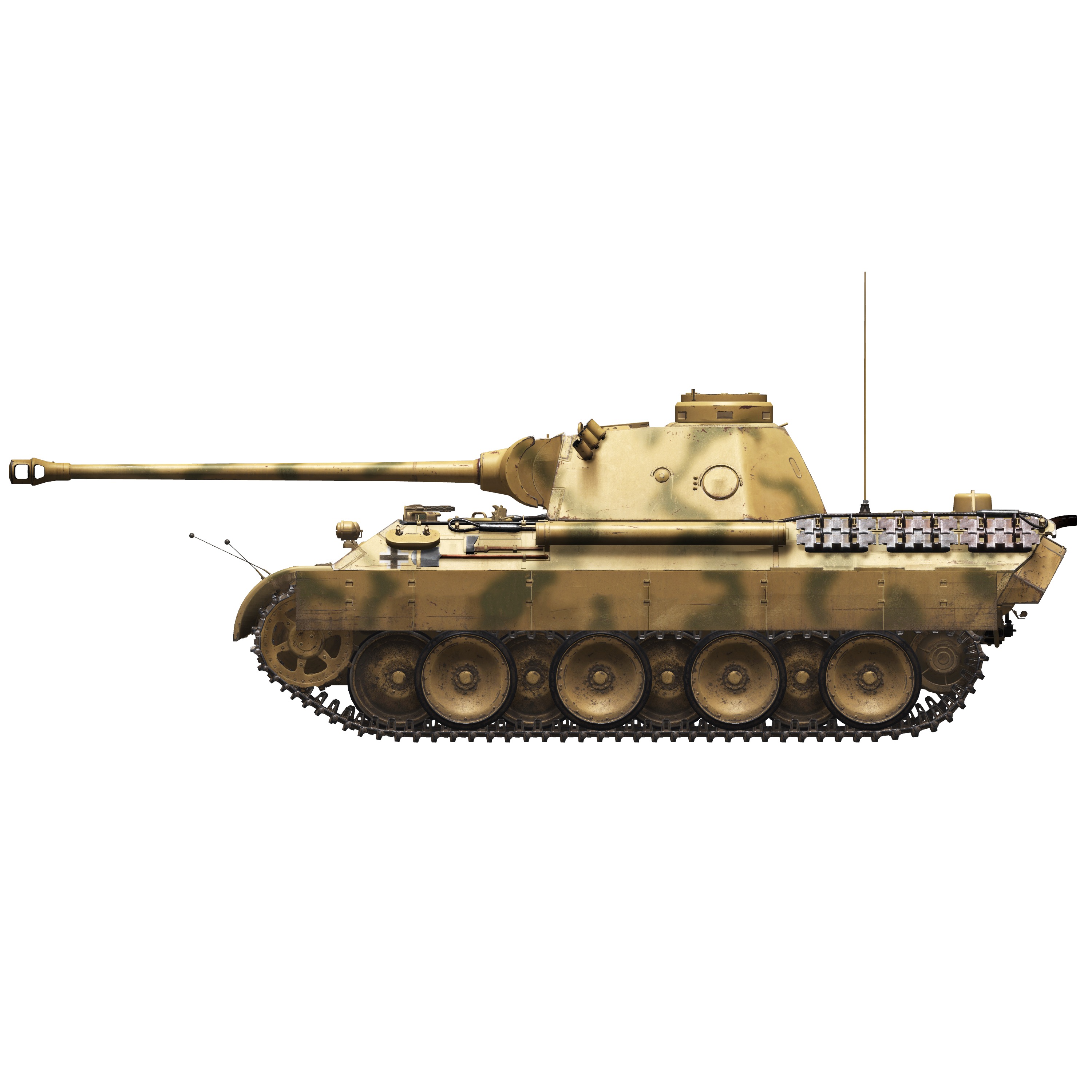

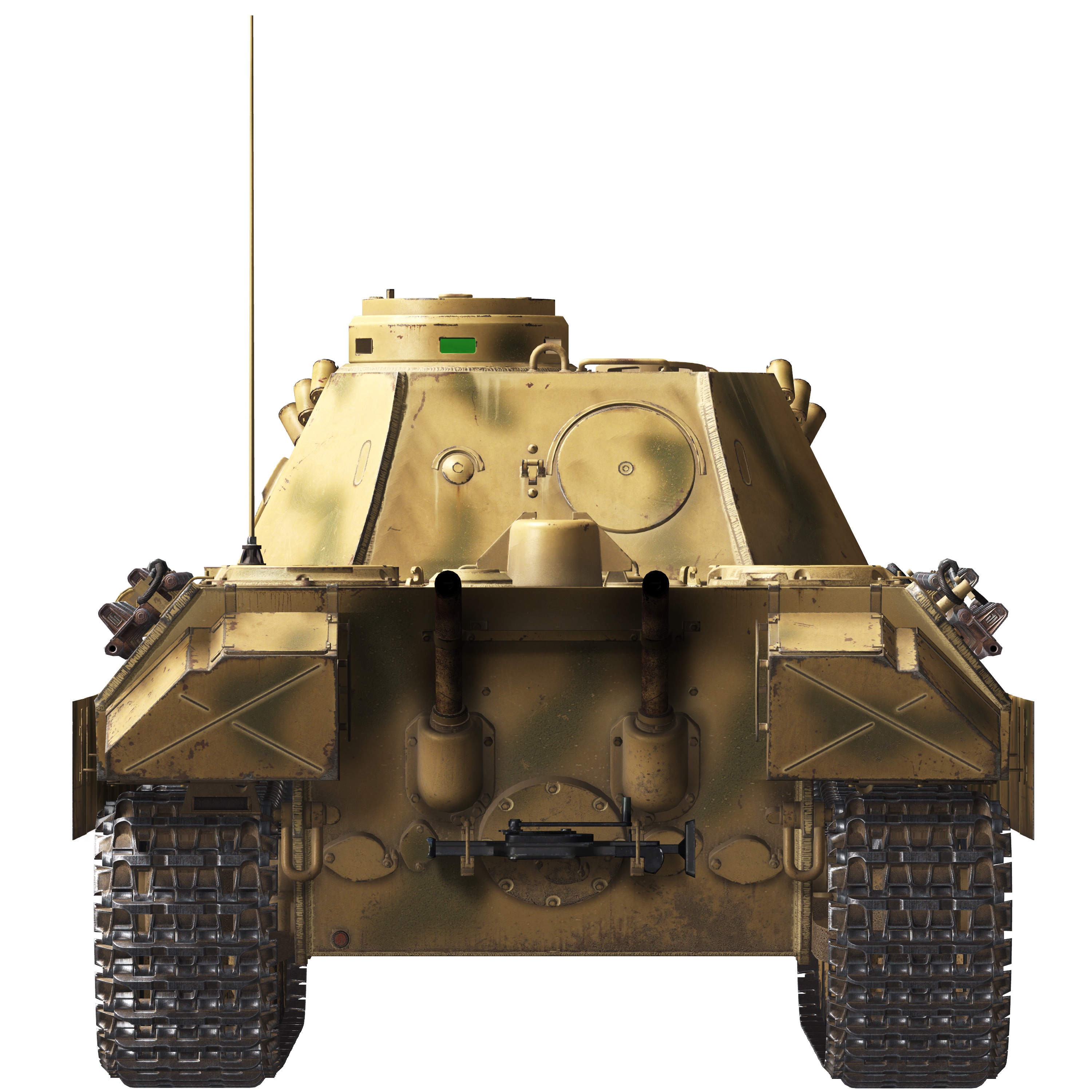

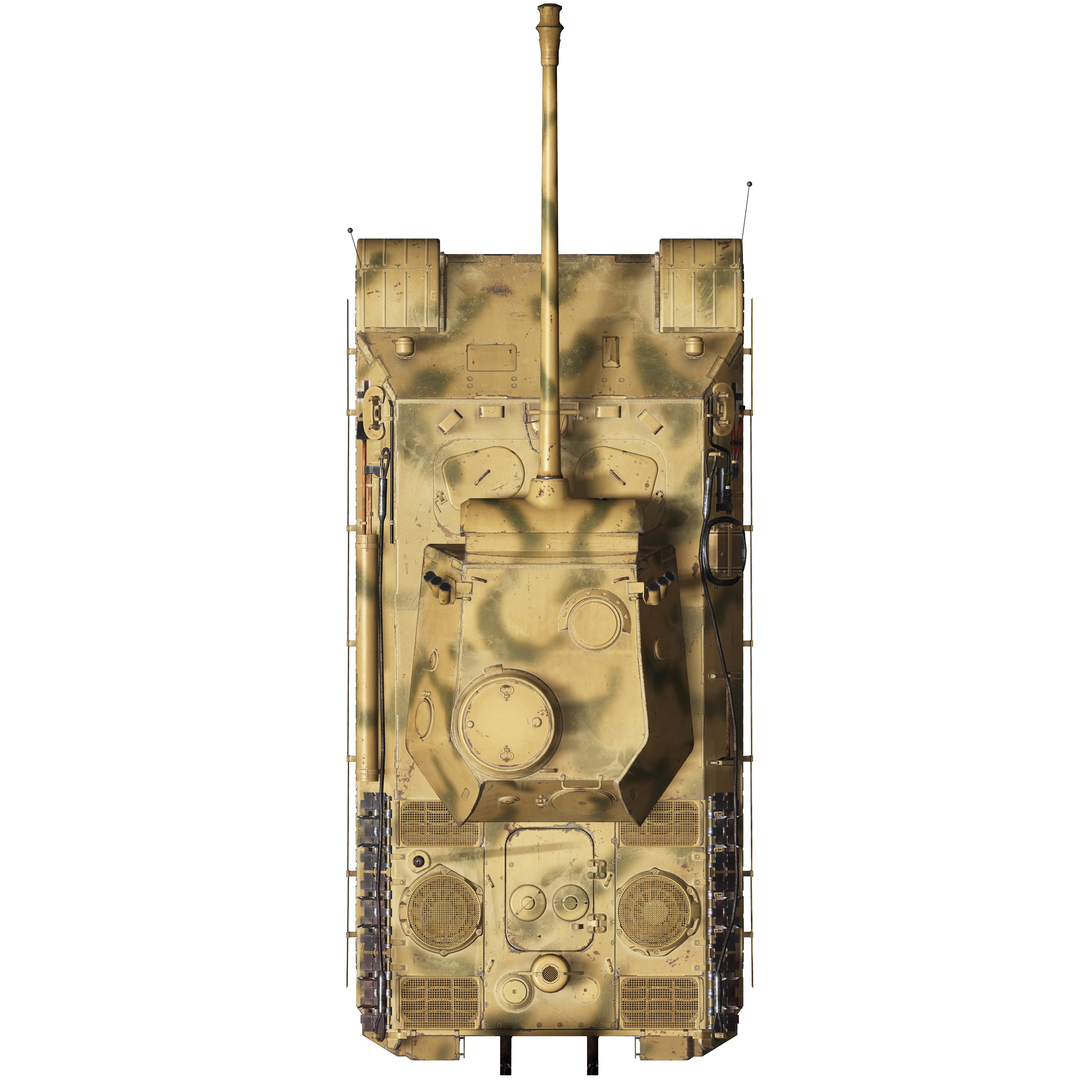

Pz.Kpfw.V Ausf.D
Описание
Разработан фирмой “Ман” в 1942-ом году и дебютировал в боях на Курской Дуге летом 1943-го года. Особенностью танка является совокупность могущества главного орудия, лобового бронирования и подвижности в ущерб бронированию с остальных ракурсов.
Для лучшего распределения давления на грунт и защиты бортов катки были расположены в шахматном порядке, что, однако, сильно затрудняло ремонт ходовой части и при её повреждениях в боевых условиях часто приводило к потере танка. Ход подвески был очень большим и в целом она была намного мягче, чем на большинстве других танков, обеспечивая высокую плавность хода. Один узел подвески включал 2 торсиона, их общее количество на танке составляло 32 штуки. Надежность машин, особенно в начале производства, была крайне низкой и к апрелю 1943 года из 174 произведенных машин только 4 попали в действующие части, остальные же были возвращены на заводы для доработки.
Танк мог оборудоваться шестью мортирками, установленными на башне, и предназначенными для отстрела дымовых гранат на дальность порядка 80 метров.
Главным орудием танка была длинноствольная 75-мм пушка KwK 42, которая за счет высокой начальной скорости снаряда обеспечивала пробитие брони любого танка противника на значительных дальностях.
При хорошем бронировании лобовой проекции танка, броня бортов, кормы и, в особенности, крыши и днища была весьма слабой и не обеспечивала удовлетворительной защиты от огня танков и орудий противника. Для увеличения недостаточной защиты нижней части борта на танк устанавливались фальш-борты (Schürzen).
Модификация Ausführung D производилась серийно с января по сентябрь 1943 года, за это время было построено 842 таких машины.
Снаряжённая масса: 45500 кг
Длина: 8,9 м.
Ширина: 3,4 м.
Высота: 3,0 м.
Клиренс: 550 мм.
Двигатель бензиновый Maybach HL 210 P30.
Мощность максимальная: 650 л.с. при 3000 об/мин.
Предельно допустимые обороты: 3000 об/мин.
Коробка передач 7-ми скоростная.
Максимальные скорости по шоссе на передачах:
1-я: 4,2 км/ч.
2-я: 8,4 км/ч.
3-я: 13,2 км/ч.
4-я: 21,6 км/ч.
5-я: 30,0 км/ч.
6-я: 42,0 км/ч.
7-я: 55,2 км/ч.
Задняя: 4.1 км/ч.
Максимальная скорость по пересечённой местности: 25 км/ч.
Заправка:
Топлива во внутренних баках: 720 л.
Масла в системе смазки двигателя: 42 л.
Летний хладагент: 120 л. 40% глисантин
Зимний хладагент: 120 л. 60% глисантин
Запас хода по шоссе: 205 км.
Максимальный расход масла: 3.8 л/ч.
Бронирование корпуса:
Лоб верх: 80 мм катаная.
Лоб низ: 60 мм катаная.
Борт: 40 мм катаная.
Корма: 40 мм катаная.
Крыша: 16 мм катаная.
Крыша, решётки: 20 мм литая.
Днище: 16 мм катаная.
Днище полки: 16 мм катаная.
Бронирование башни:
Лоб: 100 мм литая.
Борт: 45 мм катаная.
Корма: 45 мм катаная.
Крыша: 16 мм катаная.
Башенка: 95 мм литая.
Маска орудия: 100 мм литая.
Главное орудие: нарезное, 7,5 cm KwK 42 L/70.
Длина ствола: 58,1 калибров.
Углы возвышения: +18°..-8°.
Боезапас: до 79 снарядов.
Практическая скорострельность: 7 выст/мин.
Привод башни: гидравлический, 60 секунд на оборот.
Применяемые снаряды:
7,5 cm Pzgr. 39/42 бронебойный каморный: 6,8 кг, 925 м/с, 140 мм на 500 м.
7,5 cm Pzgr. 40/42 бронебойный подкалиберный: 4,1 кг, 1170 м/с, 208 мм в упор.
7,5 cm SprGr.42 осколочно-фугасный: 5,74 кг, 700 м/с, 660 г ВВ.
Пулемёты: 7,92 мм Maschinengewehr 34.
Масса пули: 11,5 г.
Начальная скорость: 855 м/с.
Бронепробиваемость по нормали на 100 м: 11 мм.
Скорострельность: 900 выст/мин.
Спаренный: 20 лент по 150 патронов (3000 патронов).
Курсовой: +-15°/+13°..-6°, 42 магазина по 50 патронов (2100 патронов).
Прицельное оборудование:
Телескопический бинокулярный прицел наводчика Tzf 12, поле зрения 29°.
Радиооборудование:
УКВ радиостанция Fu 5 с дополнительным приемником Fu 2.
4 терминала внутренней связи.
Модификации
Бронебойные разрывные снаряды
7,5 cm Pzgr. 39/42
Снаряды, снаряженные бронебойно-разрывной (каморной) боевой частью, срабатывающей с определённой задержкой. Предназначены для поражения бронированных целей на любой дистанции. Наносят больше провреждений внутри цели при пробитии брони, но заряд в некоторых случаях может сработать раньше времени, например, при встрече с разнесённой броней.
Масса снаряда: 6.8 кг, разрывного заряда 18 г.
При выстреле из пушки 7,5 cm KwK 42 L/70:
Начальная скорость: 925 м/с, бронепробиваемость в упор 158 мм.
Дистанция 500 м: бронепробиваемость по нормали 140 мм, скорость 825 м/с, понижение -1.6 м.
Дистанция 1000 м: бронепробиваемость по нормали 125 мм, скорость: 785 м/с, понижение -6.6 м.
Дистанция 2000 м: бронепробиваемость по нормали 99 мм, скорость: 667 м/с, понижение -29.6 м.
Осколочно-фугасные снаряды
7,5 cm SprGr.42
Осколочно-фугасные снаряды являются основным средством поражения в условиях общевойскового боя, предназначены для поражения любых типов целей на любых дальностях, кроме бронированных.
Масса снаряда: 5.74 кг, разрывного заряда 660 г.
Бронепробиваемость при близком разрыве 20 мм, радиус эффективного поражения лёгкой техники 3 м.
При выстреле из пушки 7,5 cm KwK 42 L/70:
Начальная скорость: 700 м/с.
Дистанция 500 м: скорость 648 м/с, понижение -2.8 м.
Дистанция 1000 м: скорость: 601 м/с, понижение -11.5 м.
Дистанция 2000 м: скорость: 518 м/с, понижение -49.9 м.
Подкалиберные бронебойные снаряды
7,5 cm Pzgr. 40/42
Снаряды, снаряженные подкалиберной бронебойной боевой частью. Предназначены для поражения тяжело бронированных целей на малой дистанции. Недостатком является локализованное заброневое воздействие, в основном ограниченное линией полета снаряда внутри цели.
7,5 cm Pzgr. 40/42 является подкалиберным снарядом композитного типа - твердосплавный бронебойный сердечник внутри легкосплавной оболочки, имеющей форму калиберного снаряда для обтюрации при движении в канале ствола.
Масса снаряда: 4.1 кг, калибр бронебойного сердечника 28 мм.
При выстреле из пушки 7,5 cm KwK 42 L/70:
Начальная скорость: 1170 м/с, бронепробиваемость в упор 208 мм.
Дистанция 500 м: бронепробиваемость по нормали 179 мм, скорость 1054 м/с, понижение -1.0 м.
Дистанция 1000 м: бронепробиваемость по нормали 154 мм, скорость: 949 м/с, понижение -4.3 м.
Дистанция 2000 м: бронепробиваемость по нормали 111 мм, скорость: 756 м/с, понижение -19.7 м.
Снятые бортовые экраны
Снятые навесные бронированные экраны толщиной 5мм.
Навесные экраны предназначены для противодействия обстрелу из противотанковых ружей с боковых ракурсов. Экран такой толщины, сам по себе, не является серьезным препятствием для крупнокалиберной бронебойной пули, однако он дестабилизирует полёт пули и нарушает условия её встречи с основной бронёй танка.
Дымовые гранатометы
Установка 6 внешних однозарядных дымовых мортир.
Дымовая граната Schnellnebelkerze 39 (Nb K S 39)
Дальность выстрела: 80 m
Время работы дымовой шашки: 3 min
