Sd.Kfz.10/5

Описание

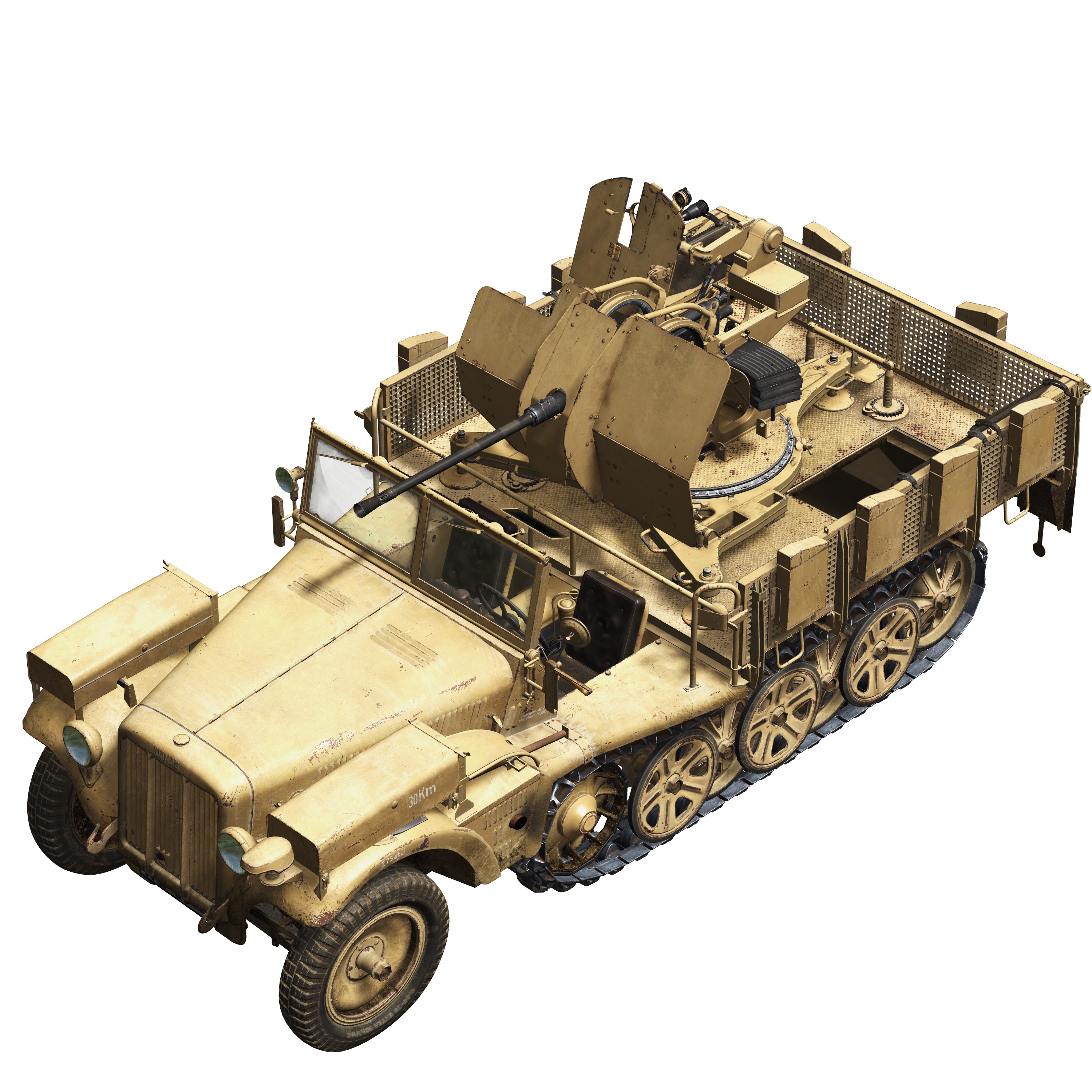

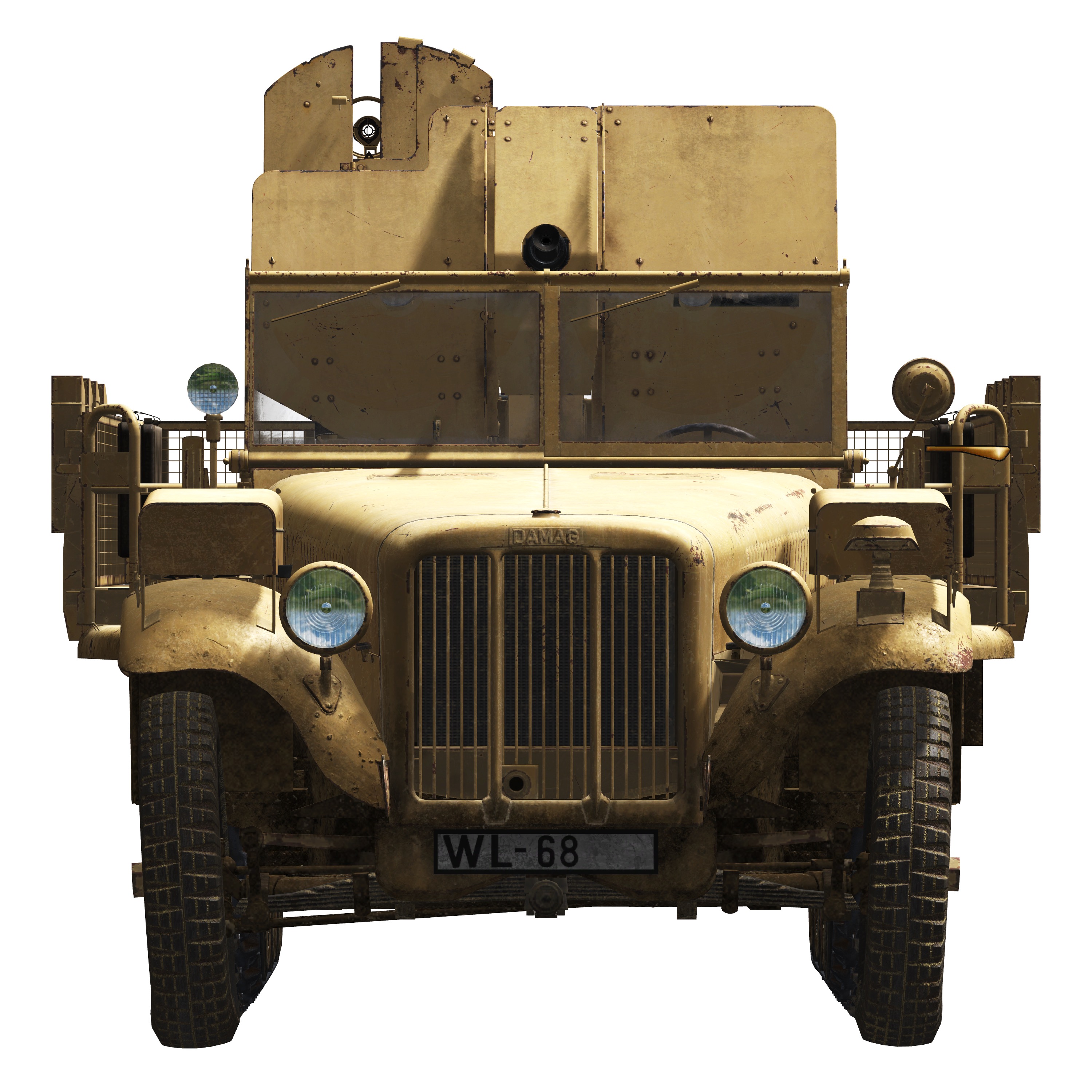

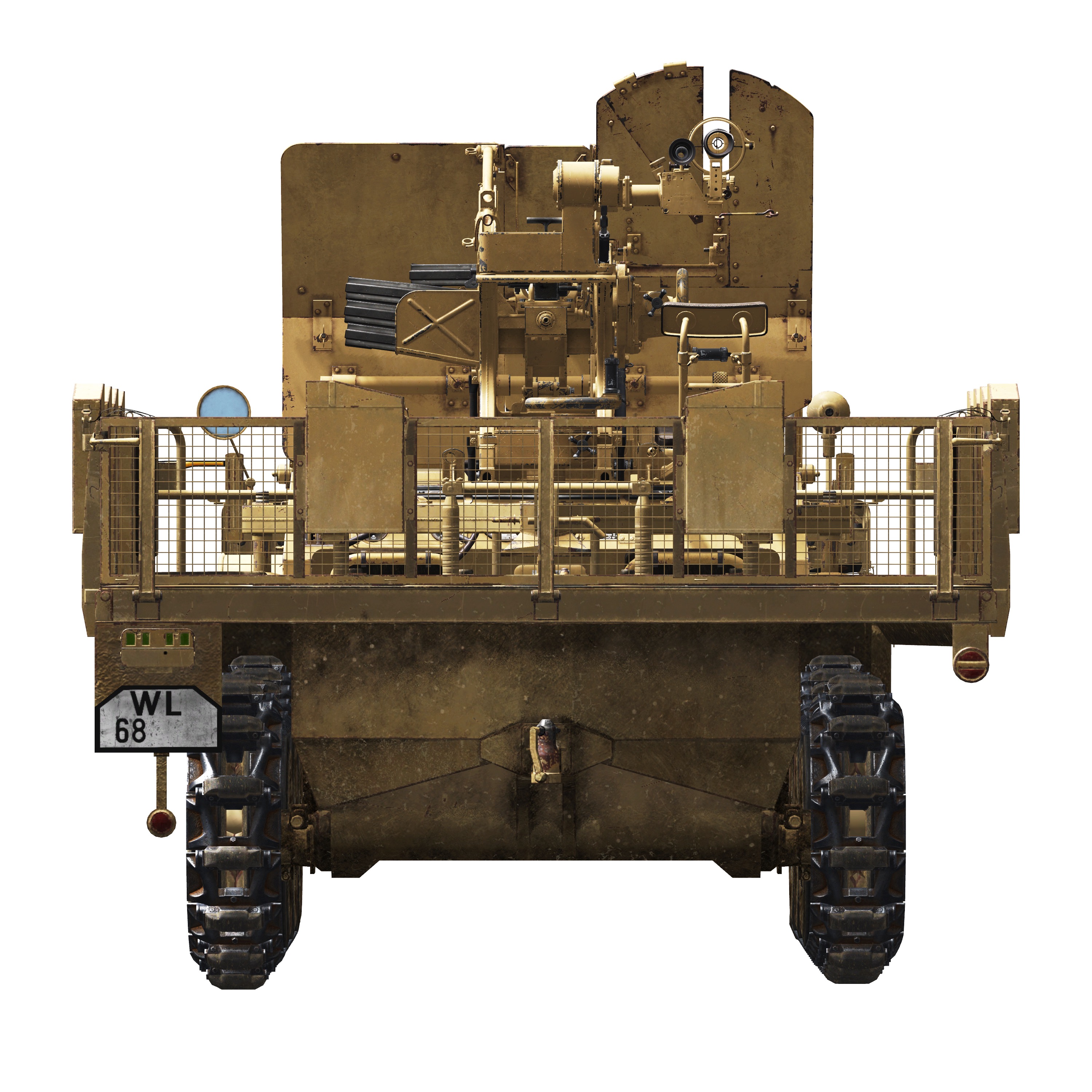

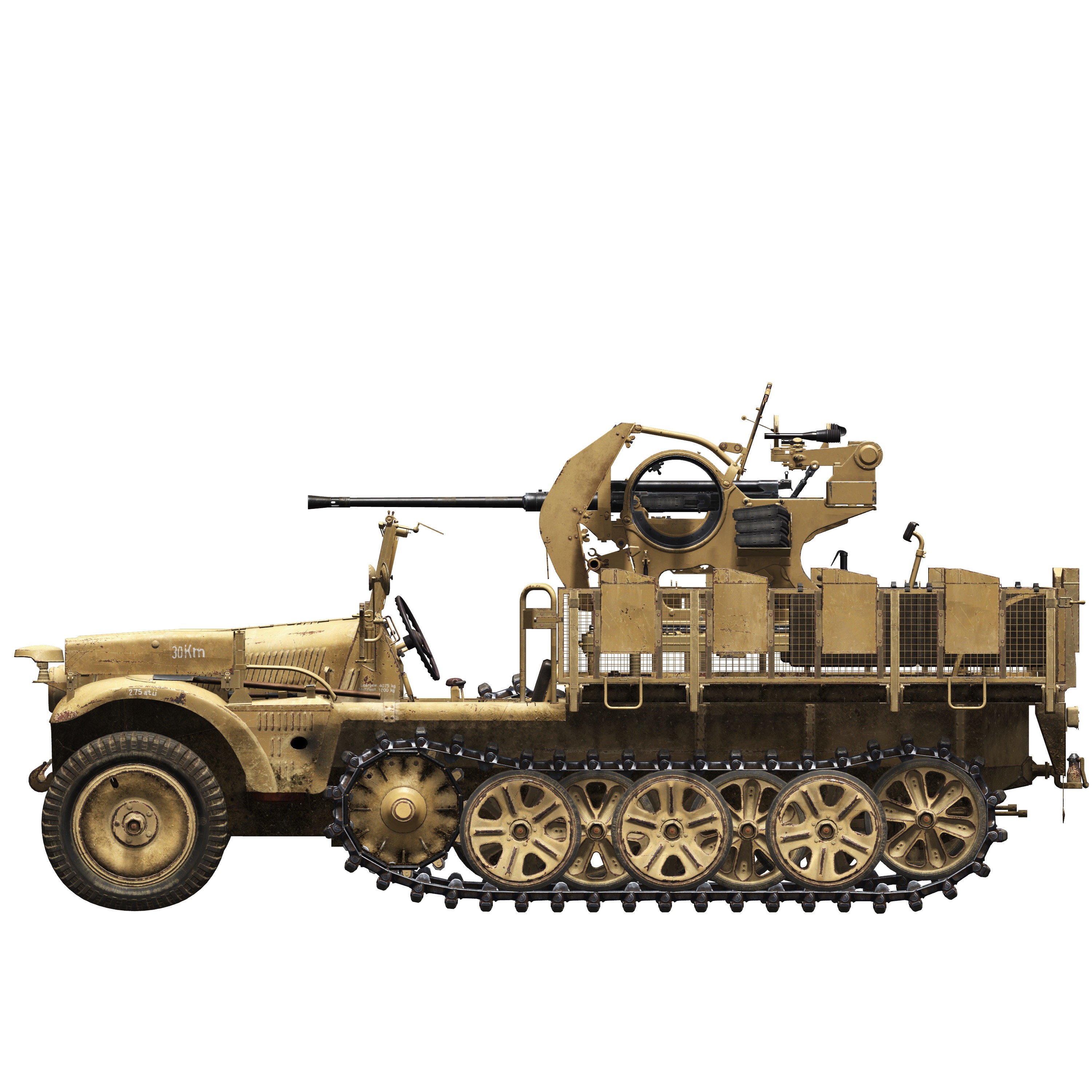

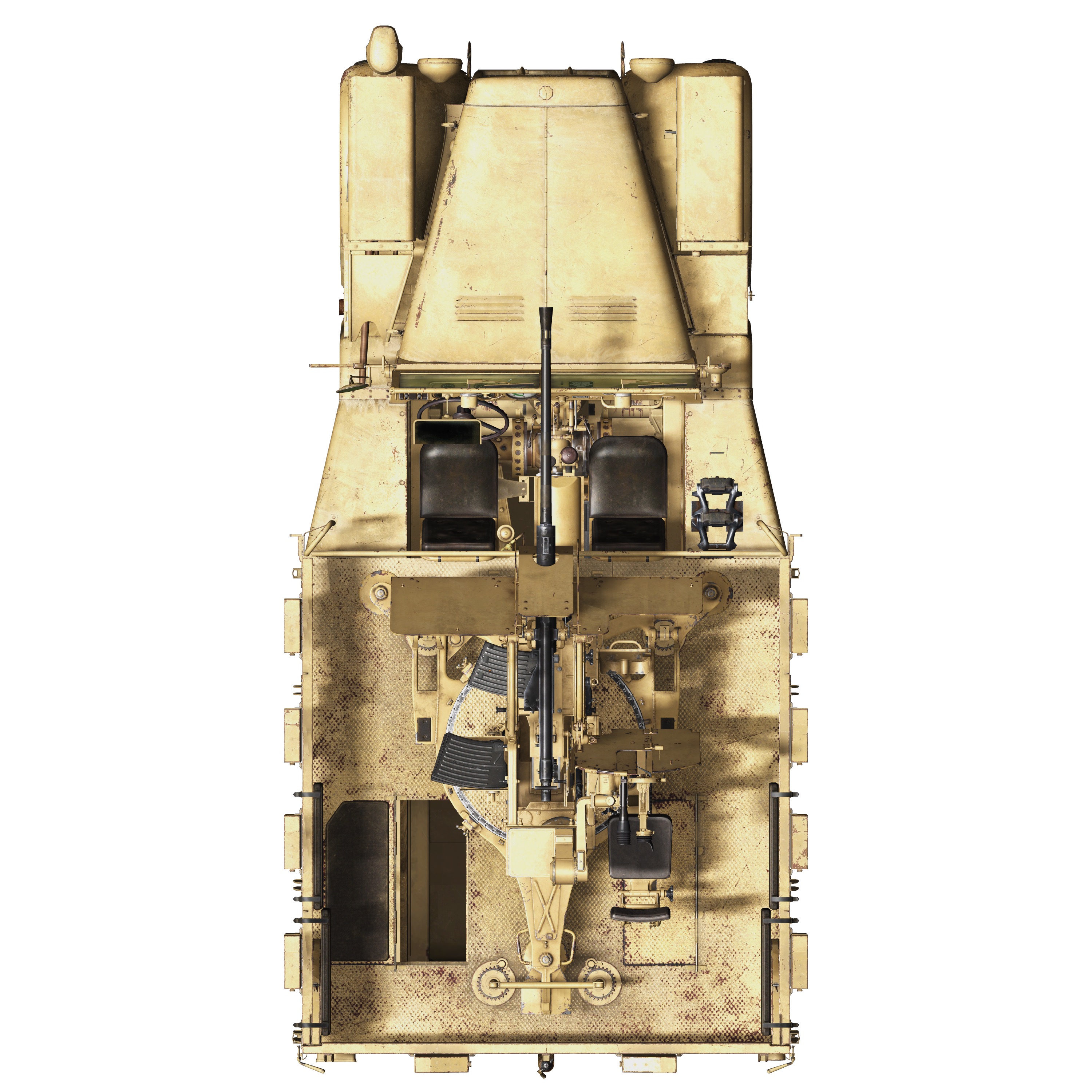

Модификация полугусеничного тягача Sd.Kfz.10/5 производства фирмы Demag, специально разработанная как мобильное малокалиберное зенитное орудие с пушкой Flak 38. Производство данной модификации началось в 1939 году.

Этот полугусеничный грузовой автомобиль имел цельнометаллическую безрамную конструкцию с несущим корпусом и специализированной металлической бортовой платформой, был оснащён гусеничным движителем с механизмом поворота с двойным дифференциалом и тормозными механизмами. Передние управляемые колёса тормозов не имели.

20-мм зенитное орудие Flak 38 было модификацией пушки Flak 30 c повышенной вдвое скорострельностью и улучшенной двухскоростной системой наведения по траверзу и углу места (производилось с 1938 года).

Снаряжённая масса: ~4900 кг.
Длина: 4,8 м.
Ширина: 2,4 м.
Высота: 2,4 м.
Клиренс: 310 мм.

Двигатель бензиновый Maybach HL42 TRKM
Мощность максимальная: 100 л.с. при 2800 об/мин.
Предельно допустимые обороты: 3000 об/мин.
Коробка передач 7-ми скоростная.

Максимальные скорости по шоссе на передачах:
1-я: 5.9 км/ч.
2-я: 9.6 км/ч.
3-я: 13.9 км/ч.
4-я: 21.4 км/ч.
5-я: 33.2 км/ч.
6-я: 51.4 км/ч.
7-я: 69.6 км/ч.
Задняя 1-я: 5.9 км/ч.
Задняя 2-я: 9.6 км/ч.
Задняя 3-я: 13.9 км/ч.

Максимальная скорость по пересечённой местности: 25 км/ч.

Заправка:
Топлива во внутренних баках: 90 л.
Масла в системе смазки двигателя: 12 л.
Хладагент: 18 л. воды
Запас хода по шоссе: 260 км.
Максимальный расход масла: 1 л/ч.

Опциональный бронированный щит орудия:
6 мм катаная броня.

Главное орудие: нарезное, 20 мм Flak 38.
Длина ствола: 65 калибра.
Углы возвышения: +85°..-12°.
Боезапас: до 280 снарядов (14 магазинов по 20 снарядов).
Скорострельность: 450 выст/мин.
Привод турели: механический, 6 секунд на оборот.

Применяемые снаряды:
2 cm Pzgr. L\spur бронебойный сплошной: 148 г, 780 м/с, 33 мм на 500м.
2 cm Spgr.Patr. осколочно-фугасный: 115 г, 880 м/с, 6 г ВВ.

Прицельное оборудование:
Механический зенитный прицел Schwebekreis Visier 38.
Телескопический прицел ZF 3x8 для стрельбы по наземным целям.
Резервный прицел открытого типа.

Модификации



Сплошные бронебойные снаряды

2 cm Pzgr. Lspur

Сплошные бронебойные снаряды без взрывчатого вещества внутри обладают лучшим действием против разнесённых броневых преград, но имеют локализованное заброневое воздействие, в основном ограниченное линией полета снаряда внутри цели.

Масса снаряда: 148 г.

При выстреле из пушки Flak 38:
Начальная скорость: 780 м/с, бронепробиваемость в упор 25 мм.
Дистанция 500 м: бронепробиваемость по нормали 16 мм, скорость 561 м/с, понижение -2,7 м.
Дистанция 1000 м: бронепробиваемость по нормали 9 мм, скорость 393 м/с, понижение -13,6 м.
Дистанция 2000 м: бронепробиваемость по нормали 5 мм, скорость 264 м/с, понижение -96,1 м.

Осколочно-фугасные снаряды

2 cm Spgr.Patr.

Осколочно-фугасные снаряды являются основным средством поражения в условиях общевойскового боя, предназначены для поражения любых типов целей на любых дальностях, кроме бронированных.

Масса снаряда: 115 г, разрывного заряда 6 г.
Взрыватель снаряда оборудован самоликвидатором, настроенным на подрыв через 6 секунд на расстоянии около 2000 м.
Бронепробиваемость при близком разрыве 3 мм, радиус эффективного поражения лёгкой техники 1 м.

При выстреле из пушки Flak 38:
Начальная скорость: 880 м/с.
Дистанция 500 м: скорость 634 м/с, понижение -2,1 м.
Дистанция 1000 м: скорость 373 м/с, понижение -11,0 м.
Дистанция 2000 м: скорость 245 м/с, понижение -95,8 м.


Снять щиты

Полностью снять орудийные щиты для улучшения обзора.

Снять щиток прицела

Снять щиток прицела для улучшения обзора.
